Dolaylı Isıtmalı Vakumlu Kürekli Kurutucu Isı Transfer Alanı 3M2
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | Guojin |
| Sertifika: | ISO |
| Model numarası: | CHPD |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 Takım |
|---|---|
| Fiyat: | pazarlık edilebilir |
| Ambalaj bilgileri: | Standart ihracat karton |
| Teslim süresi: | 20-30days |
| Yetenek temini: | Ayda 10 set |
|
Detay Bilgi |
|||
| Item Name: | Heat Transfer Area 3M2 Indirect-Heating Vacuum Paddle Dryer Equipment | Application: | Chemical Processing |
|---|---|---|---|
| Model type: | Vacuum Hollow Paddle Dryer | Heat transfer area: | 3 M2 |
| Effective volume: | 0.06 M3 | Material: | Stainless steel and carbon steel |
| Heating source: | Steam+Thermal oil | Rotating speed: | 5~20 rpm |
| Transmission power: | 2.2KW | ||
| Vurgulamak: | Dolaylı Isıtmalı Vakumlu Kürekli Kurutucu,3M2 Vakumlu Kürekli Kurutucu,3M2 Vakumlu Kurutma Makinesi |
||
Ürün Açıklaması
Sıcaklık aktarım alanı 3M2 Doğrudan ısıtılan vakumlu yelkenli kurutma makinesi
Paddle kurutma makinesi, çivilenmiş kürekli iki dönen şaft, kapalı kurutma odası, tahrik motoru ve destek çerçevesinden oluşur.Kurutma işlemi, buharlaşan kirliliği önlemek için mühürlü kurutma odasında tamamlanır.Paddle kurutma makinesi, dolaylı olarak ısıtma kurutma işlemcisidir. Isı ortamı buhar, sıcak su veya termal yağ olabilir.ve ayrıca kapalı kurutma odası. Islak malzeme, kurutma odasına tekerlekli besleyici ile eşit şekilde aktarılır.ıslak malzeme tamamen karıştırılır ve sıcak yüzey ile temas etmek için karıştırılır ve boşaltmaya doğru hareket eder ve ısı transferi olur ve nem hızla buharlaşır.
Ürün Çalışma İlke
Ürün Özelliği
Düşük Çalışma Maliyeti
- Çalışması kolay.
- En az dikkat gerektiriyor.
- Basit aletler süreci izliyor
- Yüksek verimlilik
- Düşük atık gaz hacmi
Düşük Bakım Maliyeti
- Yüksek tork ve düşük çalışma hızı için tasarlanmıştır
- Basit dayanıklı tasarım kolay ve düşük bakım için
- Düzenlenecek veya korunacak iç kısım yok
- Metal ile metalle temas yok.
- Çubuklar, yastık bloğu rulmanları ve tahrik bileşenleri, uzun süreli mekanik bütünlüğü sağlayan olumsuz koşullar altında uzun ömürlü olarak tasarlanmıştır.
- Güçlü çerçeve bölünmüş yastık blok rulmanlarını destekler
Alternatif mühürleme tasarımları mevcuttur.
Kurulum Masrafları Düşük
- Kompakt yapıyla tasarlanmış
- Küçük gaz sistemi
- Dikey şafta kaldırılması bina boyut gereksinimlerini azaltır
Teknik Avantaj
1) % 95'e ulaşabilen yüksek termal verimlilik
2) Isı aktarım ortamı ürüne dokunmaz.
3) Ürünün taşınması için gaz kullanılmamaktadır.
4) Tam bir sıcaklık kontrolü
5) Ürünün karıştırılması ve hareket ettirilmesi yoluyla ürün kalitesinin eşit olması
6) Tek seferlik olarak sürekli süreç
7) Yüksek ısı transferi alanı işlem hacmi oranı - azaltılmış zemin alanı
8) Çalıştırılması kolaydır, minimum ilgi gerektirir
9) Yanıcı malzemeleri işlerken doğrudan kurutmaktan daha güvenli
10) Kolay ve düşük bakım için basit dayanıklı tasarım
11) Eşsiz karışım diskleri olan çift karşı dönen şaftlar samimi karıştırma, tekdüze ısı transferi, yüksek ısı transferi hızı ve kendi kendini temizleme etkisini sağlar.Büyük bir ısı transferi alanı hacim oranı içi boş diskler ve ceketli bir kabın kullanımı ile elde edilirSonuç, daha az alan gereksinimine ve daha düşük kurulum maliyetine sahip kompakt bir makine.
Sıcaklık Kaynakları (Sıcaklık 180oC - 250oC)
Buharla ısıtma
Buhar, rotatif bir eklemden içi boş bir şaftın içine girer ve tüm küreklere eşit olarak dağıtılır.
Sıcak Yağ ile ısıtma (sıcak sıvı)
Sıcak yağ (termik sıvı) yuvarlak bir eklemle iç çukuruna girer ve çıkar.
Ürün Uygulama
Blade kurutma makinesi gıda, kimyasal, petrokimyasal, boya, endüstriyel çamur ve diğer alanlarda başarılı bir şekilde kullanılmıştır.Karıştırma özellikleri aşağıdaki birim işlemlerini tamamlamasını sağlar:: kalsinasyon (düşük sıcaklık), soğutma, kurutma ( çözücü geri kazanımı), ısıtma (erime), tepki ve sterilizasyon.Sıcaklık aktarımının birim alan başına etkin hacmi artıyor, işleme süresini azaltır. Kendi kendine temizleme fonksiyonuna sahip kenar şeklindeki bıçaklarda ısı transferi yüzeyleri. Sıkıştırma - Genişleme karıştırma özellikleri malzemeyi eşit bir şekilde karıştırır.Eksen boyunca bir "plug akışı" hareketine malzeme, eksenel bölgede, malzeme sıcaklığı, nem, çok küçük bir eğim derecesi karıştırmak.
Teknik parametreler
| Model | HPD-3 | HPD-9 | HPD-13 | HPD-18 | HPD-29 | HPD-41 | HPD-52 | HPD-68 | HPD-81 | HPD-95 | HPD-110 | HPD-125 | HPD-140 |
| Sıcaklık aktarım alanı ((m2) | 3 | 9 | 13 | 18 | 29 | 41 | 52 | 68 | 81 | 95 | 110 | 125 | 140 |
| Etkili hacim ((m3) | 0.06 | 0.32 | 0.59 | 1.09 | 1.85 | 2.8 | 3.96 | 5.21 | 6.43 | 8.08 | 9.46 | 10.75 | 12.18 |
| Hız aralığı ((rpm) | 5-20 | 5-20 | 5-20 | 5-20 | 5-20 | 5-10 | 5-10 | 5-10 | 5-10 | 1-8 | 1-8 | 1-8 | 1-8 |
| Transmisyon gücü ((kw) | 2.2 | 4 | 5.5 | 7.5 | 11 | 18.5 | 30 | 37 | 45 | 55 | 75 | 90 | 110 |
| Aygıt genişliği ((m) | 306 | 584 | 762 | 940 | 1118 | 1296 | 1474 | 1655 | 1828 | 2032 | 2210 | 2480 | 2610 |
| Toplam genişlik ((m) | 736 | 841 | 1066 | 1320 | 1474 | 1676 | 1854 | 2134 | 2186 | 2438 | 2668 | 2732 | 2935 |
| Ekipmanın uzunluğu ((m) | 1956 | 2820 | 3048 | 3328 | 4114 | 4724 | 5258 | 5842 | 6020 | 6124 | 6850 | 7500 | 7860 |
| Toplam uzunluk ((m) | 2972 | 4876 | 5486 | 5918 | 6808 | 7570 | 8306 | 9296 | 9678 | 9704 | 10300 | 11800 | 12900 |
| Merkezi yüksekliği ((m) | 380 | 450 | 534 | 610 | 762 | 915 | 1066 | 1220 | 1430 | 1560 | 1650 | 1760 | 1856 |
| Ekipmanın toplam yüksekliği ((m) | 762 | 838 | 1092 | 1270 | 1524 | 1778 | 2032 | 2362 | 2464 | 2566 | 2668 | 2769 | 2838 |
Yapı Çizimi

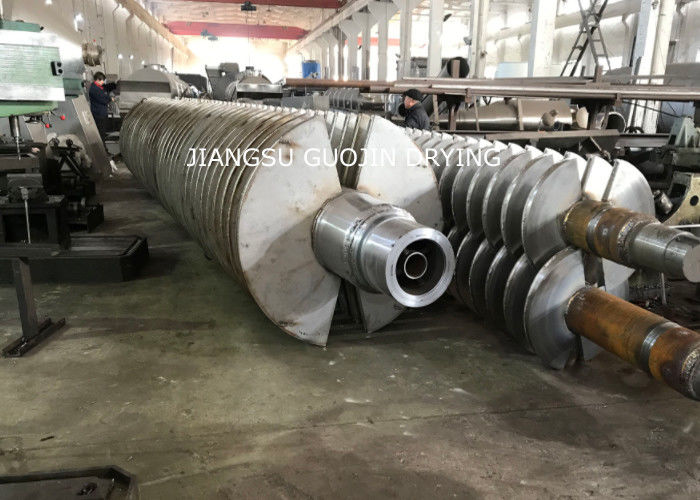

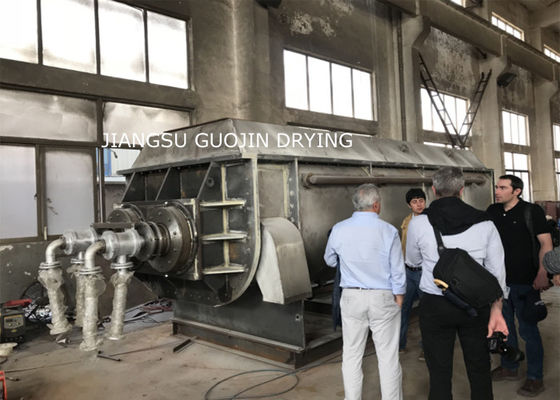

Ürün gösterisi
