Kimyasal İşleme İçin 4KW 9M2 Termal Yağ Isıtma Kürek Kurutucu
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | Guojin |
| Sertifika: | ISO |
| Model numarası: | CHPD |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 Takım |
|---|---|
| Fiyat: | negotiable |
| Ambalaj bilgileri: | Standart ihracat karton |
| Teslim süresi: | 20-30days |
| Yetenek temini: | Ayda 10 set |
|
Detay Bilgi |
|||
| Item Name: | Heat Transfer Area 9M2 Thermal Oil Heat Resource Industry Equipment Paddle Dryer | Application: | Chemical Processing, Industry processing |
|---|---|---|---|
| Model type: | Hollow Paddle Dryer | Heat transfer area: | 9 M2 |
| Effective volume: | 0.32 M3 | Material: | Stainless steel or carbon steel |
| Heating source: | Steam or Thermal oil | Rotating speed: | 5-20 RPM |
| Transmission power: | 4KW | ||
| Vurgulamak: | 9M2 Kürekli Kurutucu,4KW Kürekli Kurutucu,4KW Vakumlu Kurutma Makinesi |
||
Ürün Açıklaması
Sıcaklık aktarım alanı 9M2 Termal yağ ısı kaynakları Endüstrisi Ekipmanları Kürek kurutma makinesi
CHPD Devamlı Hollow Paddle kurutma makinesi, malzemelerin (organik,Anorganik parçacıklar veya toz malzemesi) ısı aktarımı için döner boş bir çınarlı ısıtma parçasıyla doğrudan temas halindeIsıtma ortamı olarak hava gerektirmez, kullanılan hava sadece buharı çıkarmak için bir taşıyıcıdır.
Ürün Çalışma İlke
Ürün Özelliği
Teknik Avantaj
1) % 95'e ulaşabilen yüksek termal verimlilik
2) Isı aktarım ortamı ürüne dokunmaz.
3) Ürünün taşınması için gaz kullanılmamaktadır.
4) Tam bir sıcaklık kontrolü
5) Ürünün karıştırılması ve hareket ettirilmesi yoluyla ürün kalitesinin eşit olması
6) Tek seferlik olarak sürekli süreç
7) Yüksek ısı transferi alanı işlem hacmi oranı - azaltılmış zemin alanı
8) Çalıştırılması kolaydır, minimum ilgi gerektirir
9) Yanıcı malzemeleri işlerken doğrudan kurutmaktan daha güvenli
10) Kolay ve düşük bakım için basit dayanıklı tasarım
11) Eşsiz karışım diskleri olan çift karşı dönen şaftlar samimi karıştırma, tekdüze ısı transferi, yüksek ısı transferi hızı ve kendi kendini temizleme etkisini sağlar.Büyük bir ısı transferi alanı hacim oranı içi boş diskler ve ceketli bir kabın kullanımı ile elde edilirSonuç, daha az alan gereksinimine ve daha düşük kurulum maliyetine sahip kompakt bir makine.
Sıcaklık Kaynakları (Sıcaklık 180oC - 250oC)
Buharla ısıtma
Buhar, rotatif bir eklemden içi boş bir şaftın içine girer ve tüm küreklere eşit olarak dağıtılır.
Sıcak Yağ ile ısıtma (sıcak sıvı)
Sıcak yağ (termik sıvı) yuvarlak bir eklemle iç çukuruna girer ve çıkar.
Ürün Uygulama
Blade kurutma makinesi gıda, kimyasal, petrokimyasal, boya, endüstriyel çamur ve diğer alanlarda başarılı bir şekilde kullanılmıştır.Karıştırma özellikleri aşağıdaki birim işlemlerini tamamlamasını sağlar:: kalsinasyon (düşük sıcaklık), soğutma, kurutma ( çözücü geri kazanımı), ısıtma (erime), tepki ve sterilizasyon.Sıcaklık aktarımının birim alan başına etkin hacmi artıyor, işleme süresini azaltır. Kendi kendine temizleme fonksiyonuna sahip kenar şeklindeki bıçaklarda ısı transferi yüzeyleri. Sıkıştırma - Genişleme karıştırma özellikleri malzemeyi eşit bir şekilde karıştırır.Eksen boyunca bir "plug akışı" hareketine malzeme, eksenel bölgede, malzeme sıcaklığı, nem, çok küçük bir eğim derecesi karıştırmak.
Teknik parametreler
| Model | HPD-3 | HPD-9 | HPD-13 | HPD-18 | HPD-29 | HPD-41 | HPD-52 | HPD-68 | HPD-81 | HPD-95 | HPD-110 | HPD-125 | HPD-140 |
| Sıcaklık aktarım alanı ((m2) | 3 | 9 | 13 | 18 | 29 | 41 | 52 | 68 | 81 | 95 | 110 | 125 | 140 |
| Etkili hacim ((m3) | 0.06 | 0.32 | 0.59 | 1.09 | 1.85 | 2.8 | 3.96 | 5.21 | 6.43 | 8.08 | 9.46 | 10.75 | 12.18 |
| Hız aralığı ((rpm) | 5-20 | 5-20 | 5-20 | 5-20 | 5-20 | 5-10 | 5-10 | 5-10 | 5-10 | 1-8 | 1-8 | 1-8 | 1-8 |
| Transmisyon gücü ((kw) | 2.2 | 4 | 5.5 | 7.5 | 11 | 18.5 | 30 | 37 | 45 | 55 | 75 | 90 | 110 |
| Aygıt genişliği ((m) | 306 | 584 | 762 | 940 | 1118 | 1296 | 1474 | 1655 | 1828 | 2032 | 2210 | 2480 | 2610 |
| Toplam genişlik ((m) | 736 | 841 | 1066 | 1320 | 1474 | 1676 | 1854 | 2134 | 2186 | 2438 | 2668 | 2732 | 2935 |
| Ekipmanın uzunluğu ((m) | 1956 | 2820 | 3048 | 3328 | 4114 | 4724 | 5258 | 5842 | 6020 | 6124 | 6850 | 7500 | 7860 |
| Toplam uzunluk ((m) | 2972 | 4876 | 5486 | 5918 | 6808 | 7570 | 8306 | 9296 | 9678 | 9704 | 10300 | 11800 | 12900 |
| Merkezi yüksekliği ((m) | 380 | 450 | 534 | 610 | 762 | 915 | 1066 | 1220 | 1430 | 1560 | 1650 | 1760 | 1856 |
| Ekipmanın toplam yüksekliği ((m) | 762 | 838 | 1092 | 1270 | 1524 | 1778 | 2032 | 2362 | 2464 | 2566 | 2668 | 2769 | 2838 |
Yapı Çizimi

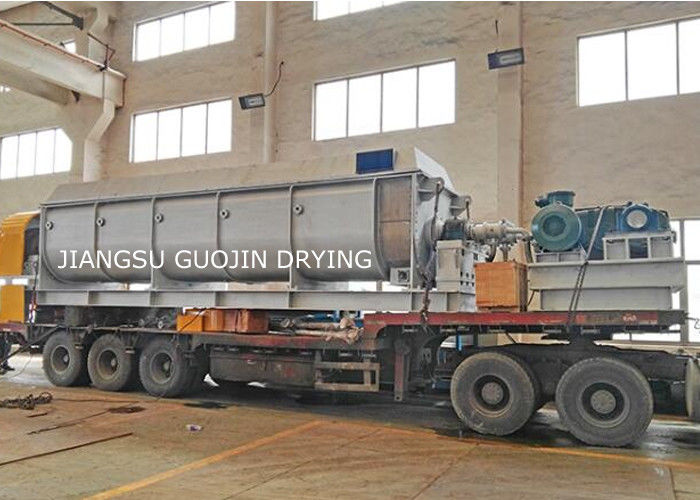

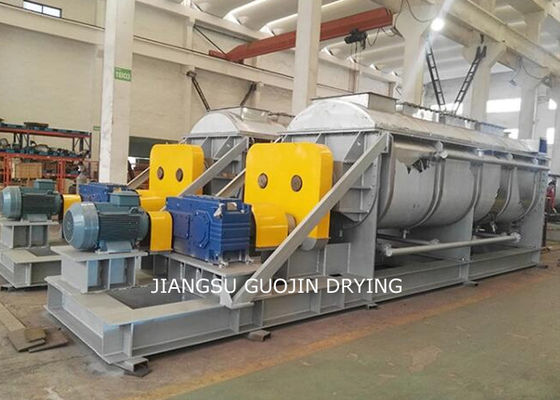

Ürün gösterisi
