Aktif Karbon Aktif Kömür Sürekli Disk Kurutucu 49.3M2
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | Guojin |
| Sertifika: | ISO |
| Model numarası: | CPD-2200/16 |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 Takım |
|---|---|
| Fiyat: | pazarlık edilebilir |
| Ambalaj bilgileri: | Standart ihracat karton |
| Teslim süresi: | 20-30days |
| Yetenek temini: | Ayda 10 set |
|
Detay Bilgi |
|||
| Item Name: | Continuous Disc Plate Dryer For Activated Carbon/Activated Charcoal | Model Type: | CPD-2200/16 |
|---|---|---|---|
| Layers: | 16 | Application: | Chemical processing |
| Big disc diameter: | 2200mm | Small disc diameter: | 2000mm |
| Dryer diamter: | 2820mm | Height: | 5881mm |
| Drying area: | 49.3M2 | Power: | 5.5 |
| Material: | Stainless Steel, Carbon Steel | Heating source: | Electricity,Steam,Gas |
| Vurgulamak: | Aktif Kömür Disk Kurutucu,Aktif Karbon Disk Kurutucu,49.3M2 Plakalı Kurutucu |
||
Ürün Açıklaması
Etkinli Kömür/Etkinli Kömür için Sürekli Disk Plaka Kurutma Makinesi
Aralıklı karıştırma kurutma makinesi temelinde, bir disk plaka kurutma makinesi, sürekli iyileştirme ile geliştirilen çok katmanlı sabit boş ısıtıcı dairesel taşıyıcı disk türüdür.Sürekli iyileştirme ile geliştirilen. Kurutma işlemi, ısı taşıyıcılarını içi boş disklerin her bir katmanına geçirmektir. Isı iletken, disk yüzeyine yerleştirilen ıslak malzeme dolaylı olarak ısıtılır,ve yuvarlama malzemesinin ıslak kısmı, kazık ve kazık döndürme eylemiyle çalışma sıcaklığında buharlaşır., ve buhar ekipmanın kuyruğu gazı ile birlikte boşaltılır, böylece kalifiye kuru bitmiş ürünler sürekli olarak ekipmanın alt kısmında elde edilir.
- Hayır.
CPD sürekli disk plaka kurutma makinesi çalışma prensibi
Islak malzeme, kurutucunun üstündeki ilk kurutma katmanına sürekli olarak beslenir.Kırpma kolu döner ve üstel spiral çizgi boyunca büyük kurutma plakanın dış kenarına düştüğünde o döndürülecek ve rakes tarafından karıştırılacakMalzeme küçük kurutma plağından dış kenarına taşınacak ve altındaki büyük kurutma plağının dış kenarına düşecek.Hem küçük hem de büyük kurutma plakaları, malzemelerin sürekli olarak kurutma aracılığıyla geçebilmesi için alternatif olarak düzenlenirSıcaklık ortamı doymuş buhar, sıcak su veya termal yağ olabilir. Sıcaklık bir ucundan içi boş kurutma plakalarına yönlendirilir ve diğer ucundan çıkar.Kurutulmuş malzemeler kurutma plakanın son katmanından kurutma makinesinin altına düşecek ve daha sonra kazıklarla akıntı çıkışına taşınacak. Malzeme nem, üst kapağındaki egzoz çıkışından çıkarılır. Vakum tipi plaka kurutma makinesi için, nem, üst kapağındaki vakum pompası tarafından emilir.Kurutulmuş malzemeler alt katmandan boşaltılacak.Kurutma kapasitesi, kurutma makinesi, kanatlı ısıtıcı, çözücü alımı için kondansör, torba toz temizleyicisi, geri dönüş ve karıştırma mekanizması, akım fanı gibi ek cihazlarla donatılırsa iyileştirilebilir.ve vb..
CPD Devamlı Disk Tablası Kurutma Aracı Özelliği
(1) kolay kontrol, geniş uygulama
1Malzemelerin kalınlığını, ana şaftın dönme hızını, harrow kollarının sayısını, harrowların tarzını ve boyutlarını düzenlemek en iyi kurutma sürecini elde eder.
2. Her bir kurutma tabakası katmanı, sıcak veya soğuk malzemeleri ısıtmak veya soğutmak için sıcak veya soğuk ortamlarla bireysel olarak beslenebilir ve sıcaklık kontrolünü doğru ve kolay hale getirebilir.
3Malzemelerin kalış süresi doğru bir şekilde ayarlanabilir.
4Tek akış yönü, geri akış ve karıştırma olmadan, eşit kurutma ve istikrarlı kalite, yeniden karıştırma gerekmez.
(2) Kolay ve basit işletim
1Kurutucunun başlangıcı ve durması oldukça basit.
2Malzeme beslenmesi durdurulduktan sonra, kolayca kurutma makinesi tarafından boşaltılabilir.
3Dikkatli temizlik ve gözlem büyük ölçekli görüntüleme penceresi aracılığıyla ekipmanın içinde yapılabilir.
(3) Düşük enerji tüketimi
1- Malzemelerin ince katmanı, ana şaftın düşük hızı, malzemelerin taşınması için gereken küçük güç ve enerji sistemi.
2. Yüksek ısıtma verimliliği ve düşük enerji tüketimi ile ısı ile kurutulur.
(4) İyi çalışma ortamı, çözücü geri kazanılabilir ve toz akışı egzoz gereksinimlerini karşılar.
1Normal basınç tipi: ekipman içindeki hava akışının düşük hızı ve üst kısmında yüksek ve alt kısmında düşük nem olduğundan, toz tozu ekipmana yüzebilirdi.Bu yüzden neredeyse hiçbir toz tozu yok kuyruk gazı yukarıdaki nemli boşaltma limanından boşaltılır.
2. Kapalı tip: nemli taşıyıcı gazdan organik çözücüyi kolayca geri kazanabilen çözücü geri kazanma aygıtı ile donatılmıştır.ve azot, yakılmaya maruz kalanlar için kapalı dolaşımda nemli taşıyıcı gaz olarak kullanılabilirÖzellikle yanıcı, patlayıcı ve zehirli malzemelerin kurutulması için uygundur.
3Vakum tipi: Eğer plaka kurutma makinesi vakum halinde çalışırsa, özellikle ısıya duyarlı malzemelerin kurutulması için uygundur.
(5) Kolay kurulum ve küçük işlev alanı.
1Kurutma makinesi teslimat için bir bütün olarak olduğundan, sadece kaldırarak yerinde kurulması ve tamir edilmesi oldukça kolaydır.
2Kurutma plakaları katmanlar halinde düzenlendiği ve dikey olarak kurulduğu için, kurutma alanı büyük olmasına rağmen küçük bir işgal alanı alıyor.
CPD sürekli disk plaka kurutma makinesinin teknik parametreleri
1- Kurutma tepsisi.
- Tasarım basıncı: Genellikle 0.4Mpa ve maksimum basınç 1.6MPa'dır.
- Maksimum çalışma basıncı: genellikle ≤0,4Mpa ve maksimum basınç 1,6MPa'dır.
- Isı kaynağı: buhar, sıcak su veya termal yağ: Kurutma plakalarının sıcaklığı 100°C olduğunda sıcak su ısı kaynağı olarak kullanın; doymuş su buharı ≤0 kullanın.Kurutma plakalarının sıcaklığı 100°C~150°C olduğunda 4Mpa veya buhar gazı· Kurutma plakalarının ısı 150°C~320°C olduğunda termal yağ kullanın.
2Malzeme iletim sistemi.
- Ana şaftın dönüşü: 1 ~ 10 rpm, elektromanyetizma veya dönüştürücü zamanlaması.
- Çekirdek kolu: Her katmanda ana şaftta 2 ila 8 çekirdek kolu sabitlenecek.
- Çekme bıçağı: Çekme bıçağı çekme kollarına bağlıdır ve levhanın yüzeyiyle yüzer.
- Roller: Aglomerasyon kolay olan veya öğütülmesi gereken malzemeler için, rulolar ısı aktarımını ve kurutma işlemini güçlendirmek için uygun yere yerleştirilir.
3Üç tür kurutucu gövde: normal basınç, mühürlü ve vakum
- Normal basınç: Kurutucu gövdesinin silindir veya sekizgen şekli vardır ve yapı entegre veya ayrılabilir. Isı kaynağı için kanal sistemi kurutucunun içinde veya dışında yerleştirilebilir.
- Kapalı: Kurutucu gövdesinin silindir şekli vardır ve 5KPa'lık iç basınca dayanabilir.
- Vakum: Kurutma makinesi silindir şeklindedir ve tasarım basıncı 0,1MPa'dır.
4- Hava ısıtıcısı.
Hava ısıtıcısı genellikle kurutma verimliliğini artırmak için daha büyük buharlaşma kapasitesi gereksinimlerini karşılamak için kullanılır.
CPD sürekli disk plaka kurutma makinesinin teknik parametreleri
| Türü | Çapraz ((mm) | Yükseklik ((mm) | Kuru alanı ((m2) | Güç ((kw) |
| 1200/4 | 1865 | 2877 | 3.3 | 1.1 |
| 1200/6 | 3297 | 4.9 | ||
| 1200/8 | 3717 | 6.6 | 1.5 | |
| 1200/10 | 4137 | 8.2 | ||
| 1200/12 | 4557 | 9.9 | 2.2 | |
| 1500/6 | 2166 | 3327 | 8.0 | |
| 1500/8 | 3747 | 10.7 | ||
| 1500/10 | 4167 | 13.4 | ||
| 1500/12 | 4587 | 16.1 | 3.0 | |
| 1500/14 | 5007 | 18.8 | ||
| 1500/16 | 5427 | 21.5 | ||
| 2200/6 | 2820 | 3781 | 18.5 | |
| 2200/8 | 4201 | 24.6 | ||
| 2200/10 | 4621 | 30.8 | 4.0 | |
| 2200/12 | 5041 | 36.9 | ||
| 2200/14 | 5461 | 43.1 | 5.5 | |
| 2200/16 | 5881 | 49.3 | ||
| 2200/18 | 6301 | 55.4 | 7.5 | |
| 2200/20 | 6721 | 61.6 | ||
| 2200/22 | 7141 | 67.7 | 11 | |
| 2200/24 | 7561 | 73.9 | ||
| 2200/26 | 7981 | 80.0 | ||
| 2500/6 | 3115 | 3981 | 26.3 | 4 |
| 2500/8 | 4401 | 35 | ||
| 2500/10 | 4821 | 43.8 | 5.5 | |
| 2500/12 | 5241 | 52.5 | ||
| 2500/14 | 5661 | 61.3 | 7.5 | |
| 2500/16 | 6081 | 70.0 | ||
| 2500/18 | 6501 | 78.8 | 11 | |
| 2500/20 | 6921 | 87.5 | ||
| 2500/22 | 7341 | 96.3 | ||
| 2500/24 | 7761 | 105 | 15 | |
| 2500/26 | 8181 | 113.8 | ||
| 3000/8 | 3768 | 5143 | 48 | 11 |
| 3000/10 | 5643 | 60 | ||
| 3000/12 | 6143 | 72 | ||
| 3000/14 | 6643 | 84 | ||
| 3000/16 | 7143 | 96 | ||
| 3000/18 | 7643 | 108 | 15 | |
| 3000/20 | 8293 | 120 | ||
| 3000/22 | 8793 | 132 | 18.5 | |
| 3000/24 | 9293 | 144 | ||
| 3000/26 | 9793 | 156 | ||
| 3000/28 | 10293 | 158 |

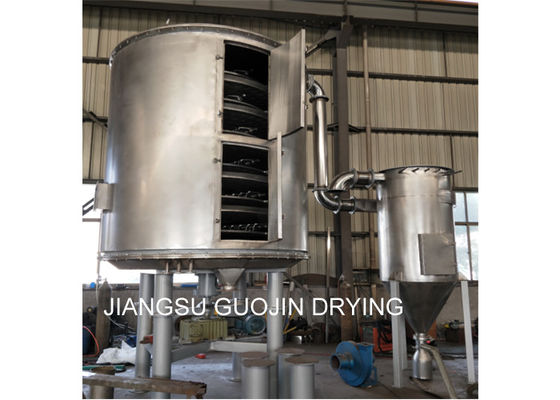

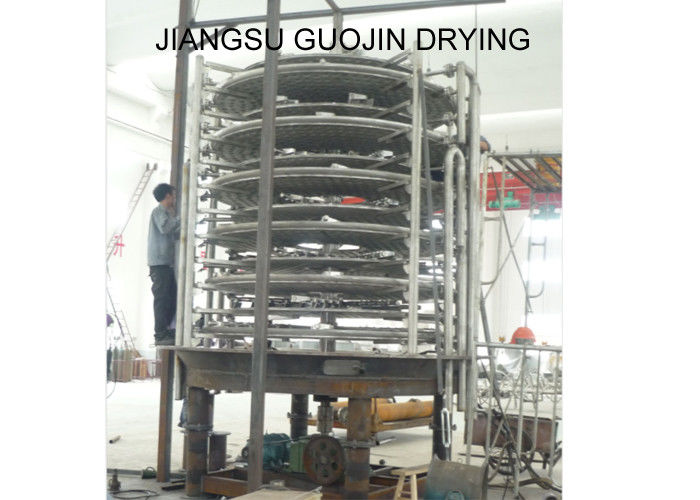

CPD Sürekli Disk Plaka Kurucu Gösterisi
