Sıvı Form Malzemeleri İçin 10rpm Döner Tırmık Vakumlu Kürek Kurutucu 5.5KW
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | Guojin |
| Sertifika: | ISO |
| Model numarası: | HVRD-1000 |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 Takım |
|---|---|
| Fiyat: | pazarlık edilebilir |
| Ambalaj bilgileri: | Standart ihracat karton |
| Teslim süresi: | 20-30days |
| Yetenek temini: | Ayda 10 set |
|
Detay Bilgi |
|||
| Item Name: | Rotary Rake Harrow Vacuum Paddle Dryer Suitable For Liquid Form Materials | Application: | Medicine Processing, Chemicals Processing, Plastics Processing |
|---|---|---|---|
| Model type: | HVRD-1000 | Working volume: | 600L |
| Cylinder size: | 800x2000mm | Stirring revolution: | 10rpm |
| Power: | 5.5kw | Jacket design pressure: | <0.3Mpa |
| Cylinder pressure: | -0.09~0.096 | Heat transfer area: | 4.5+1.5M2 |
| Heating source: | Electrical, Steam, natural gas or other | ||
| Vurgulamak: | Vakumlu Kürekli Kurutucu 5.5KW,10rpm Vakumlu Kürekli Kurutucu,Döner Tırmık Kurutucu 5.5KW |
||
Ürün Açıklaması
Rotary Rake Harrow Vacuum Paddle Dryer Sıvı Form Malzemeler için Uygun
vakum kazık kurutma makinesi, çeşitli hammaddeler için, daha yüksek kurutma verimliliği ile kürek bıçağı kurutma prensibini birleştirerek tasarlanan yeni bir kurutma makinesi.
İç kısımdaki kürek bıçağı ve vida, hammaddelerin sürekli aksyal ve radyal karıştırılması ile, kurutulması gereken malzemeleri daha eşit hale getirir.hammaddeler karıştırma bıçaklarıyla döndürüldüğünde, kurutucunun ısıtma yüzeyi ile malzeme temasını hızlandırırlar,bu nedenle ısı transferi hızı artırılır ve nem buharlaşmasına yardımcı olur.
Ürün Yapısı
2.1 Çiğ maddelerin yükleme silindirleri ısıtıcı kabukla donatılır ve ısı aktarılmasını engelleyen ısı yalıtım katmanı kabuk dışına yerleştirilir.ve aynı zamanda ısı kaybını azaltır. Serbestleme deliği, silindrin alt kısmında, silindrin üst kısmında iki besleme deliği ve bir hava egzoz çıkışı ile donatılmıştır.Çiğ maddeler iki besleme deliğinden eşit şekilde beslenmelidir.En iyi besleme kapasitesi silindir hacminin yaklaşık% 60-80'idir. Maksimum besleme kapasitesi% 80'i geçmemelidir, aksi takdirde gaz buharlaşmasının pürüzsüz boşaltılmasını etkileyecektir.Yapışkan ham madde beslenirkenSürüş motorunun aşırı yüklenmesini ve ekipmanların hasar görmesini önlemek için besleme kapasitesi azaltılmalıdır.
2.2 Sıcak iletkenlik yağı veya sıcak su gibi ısıtıcı bir ortam, silindrin ortasına yerleştirilir.
2.3 Belirli bir açıyla kürek bıçaklarıyla dağıtılan içi boş şaftta, kürek bıçakları da aktarılan ısı içinde içi boştur.Sıcak yağ iletiminin giriş ve çıkışı bıçakların içinde donatılmıştır.Kurutma sırasında ısı aktarımı verimliliğini sağlamak için
2.4 Dükkanlar: Mühür ve silindir boyunca paketleme dükkanları bulunur.
2.5 Değişim:Özel modeller hariç, normalde zincir veya vites iletim tarzını uyguluyoruz.Çemberli rulo rulmanı ve derin oluklu top rulmanı ile birleştirilmişRadyal ve eksenel kuvvet gereksinimlerini karşılamak için.
Ürün Yapısı Özellikleri
Kurutma makinesinin çalışması basittir, malzemeyi kontrol etmek kolaydır, işçilerin emek yoğunluğunu büyük ölçüde azaltır, aynı zamanda kurutma sürecinde malzeme kirliliğini de azaltır.
1. Redüktör: makinenin sağ tarafına monte edilen redüktör. Motoru katran ve V kemeri ile dişli ünitesine, iğne dönüşüyle kazık dişlerine,Ve sonunda silindir döndü ve 6 ~ 10 r / min hız elde.
2Motor taban aygıtı: Motor, etkinlik tahtasının sağ tarafına monte edilmiştir ve V kemerinin sıkıca uyum sağlaması için yukarı ve aşağı ayarlanabilir.
3Elektrikli kontrol cihazı (AB standardı): Tüm elektrikli kontrol, düğmeler, ışıklar kontrol kutusuna monte edilmiştir, işlem panel metin talimatlarına dayanarak kontrol edilebilir.Karıştırma şaftının pozitif ve ters dönme yönü malzemenin özelliklerine göre ayarlanabilirGenellikle, yaklaşık 5 dakika içinde kontrol edilebilir (yani 5 dakika durduktan sonra, sonra 5 dakika geriye doğru).
4Vakum tüpü: Silindir buharlaşmasından solvent (veya su) çıkarmak için kullanılır. Filtreli giriş tarafında, malzemenin çıkmasını önlemek için filtre bezle kaplanmalıdır.
5Kapalı yapı: Her iki ucundaki spindle, iyi bir mühürleme etkisi elde etmek için vakumda mühürlenmiş PTFE ile mühürlenmiştir.
6Paslanmaz çelik kalın duvarlı boru ile karıştırma şaftı, kazık kol kazık dişleri paslanmaz çelik dikişsiz paslanmaz çelik levhasından yapılmıştır.
Ürün Uygulama
1Farmasötik, gıda ve kimyasal endüstride aşağıdaki malzemelerin kurutulması vb.
2Kalın sıvı form, pasta, tozlu malzemeler için uygundur.
3Düşük sıcaklıkta kurutma gerektiren sıcaklık algılayıcı malzemeler.
4Patlayıcı, güçlü uyarıcı, son derece zehirli bir madde, oksidlenmesi kolay bir madde.
5Organik çözücü maddelerini geri alma talebi.
Ürün Çalışma İlke
HVRD Vacuum Harrow Dryer, yeni bir tür aralıklı vakum kurutma ekipmanıdır, ıslak malzemeyi iletken buharlaştırma yoluyla, kazıkçı karıştırıcı ile sıcak yüzeyde malzemeyi kaldıracak,ve vakum pompası ile su buharlaşması bir dolaşım akışı oluşturmak için konteynerde hareket.
Teknik parametreler
| Ürün | türü | ||||||||
| Adı (birim) | HVRD-500 | HVRD-750 | HVRD-1000 | HVRD-1500 | HVRD-2000 | HVRD-3000 | HVRD-5000 | HVRD-8000 | HVRD-10000 |
| Çalışma hacmi ((L) | 300 | 450 | 600 | 900 | 1200 | 1800 | 3000 | 4800 | 6000 |
| Silinderdeki boyut ((mm) | Ø600x1500 | Ø800x1500 | Ø800x2000 | Ø1000x2000 | Ø1000x2600 | Ø1200x2600 | Ø1400x3400 | Ø1600x4500 | Ø1800x4500 |
| Karıştırma devrimi ((rpm) | 10-15 | 10 | 8-10 | 5 | 5 | 5 | |||
| Güç ((kw) | 3 | 4 | 5.5 | 5.5 | 7.5 | 11 | 15 | 22 | 30 |
| Ceketin tasarım basıncı ((Mpa) | <0.3 | ||||||||
| Silinderdeki basınç ((Mpa) | -0.09 ~-0.096 | ||||||||
| Sıcaklık aktarım alanı ((m2) | 2.4 + 1 | 3.2+1.2 | 4.5+1.5 | 5.6+1.8 | 7.5+2.2 | 9+2.5 | 14 artı 3.5 | 21.6 + 5.5 | 24.3 + 5.5 |
Ürün Akış Şeması

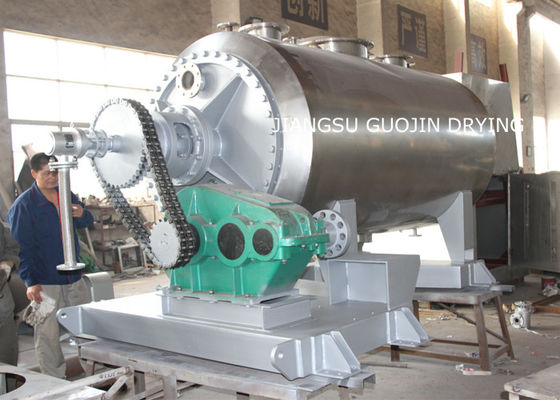

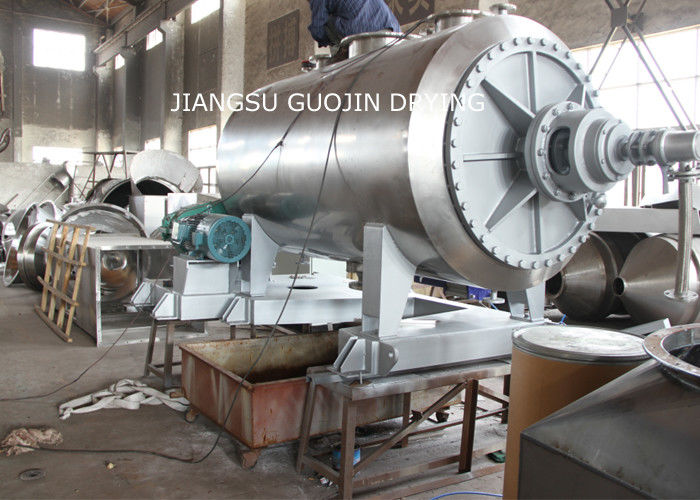

Ürün gösterisi
Elektrik, buhar, doğal gaz veya diğer
