Çamur için Termal Yağ Dolaylı Isıtma Vakum Kürek Kurutma Ekipmanları
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | Guojin |
| Sertifika: | ISO |
| Model numarası: | CHPD-180 |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 Takım |
|---|---|
| Fiyat: | pazarlık edilebilir |
| Ambalaj bilgileri: | Standart ihracat karton |
| Teslim süresi: | 20-30days |
| Ödeme koşulları: | L/C, T/T |
| Yetenek temini: | Ayda 10 set |
|
Detay Bilgi |
|||
| Item Name: | Thermal Oil Indirect-Heating Vacuum Paddle Dryer Equipment For Sludge | Application: | Industry Processing, Chemical processing |
|---|---|---|---|
| Model type: | CHPD-180 | Sertifika: | ISO9001 |
| Heat transfer area: | 180M2 | Effective volume: | ~20M3 |
| Material: | Stainless steel or carbon steel | Heating source: | Steam or Thermal oil |
| rotating speed: | 1~8 rpm | ||
| Vurgulamak: | Dolaylı Isıtma Vakum Kürek Kurutucu,Termal Yağ Vakum Kürek Kurutucu 20RPM,Çamur Vakum Kurutma Makinesi |
||
Ürün Açıklaması
Termal Yağ Doğrudan Isıtma Vakum Paddle Kurutma Cihazı Çamur için
Paddle kurutma makinesi, çivilenmiş kürekli iki dönen şaft, kapalı kurutma odası, tahrik motoru ve destek çerçevesinden oluşur.Kurutma işlemi, buharlaşan kirliliği önlemek için mühürlü kurutma odasında tamamlanır..
Paddle kurutma makinesi, dolaylı ısıtma kurutma işlemcisidir. Isı ortamı buhar, sıcak su veya termal yağ olabilir, bu da içi boş şaftlardan akıp döner eklemler yoluyla küreklenebilir,ve ayrıca kapalı kurutma odası. Islak malzeme, kurutma odasına tekerlekli besleyici ile eşit şekilde aktarılır.ıslak malzeme tamamen karıştırılır ve sıcak yüzey ile temas etmek için karıştırılır ve boşaltmaya doğru hareket eder ve ısı transferi olur ve nem hızla buharlaşır.
- Hayır.
Ürün Çalışma İlke
CHPD serisi Paddle Dryer / Processor, bir işlem kütlesinden ısı ekleyen veya alan yüksek verimli, mekanik olarak hareketli, dolaylı ısı transferi cihazlarıdır.Soğutma, pastörizasyon, kristalleştirme ve pastaların, keklerin, tozların ve granüllerin reaksiyona girmesi.
Sıcaklığa duyarlı, kolay oksidlenmiş, ıslak malzemeler için,Geri kazanılması gereken organik çözücüler içeren, vakum tasarımı mevcuttur.
1 kg suyun buharlaşması için sadece 1.2 kg buhar gereklidir.
Ürün Özelliği
- Çalışması kolay.
- En az dikkat gerektiriyor.
- Basit aletler süreci izliyor
- Yüksek verimlilik
- Düşük atık gaz hacmi
Düşük Bakım Maliyeti
- Yüksek tork ve düşük çalışma hızı için tasarlanmıştır
- Basit dayanıklı tasarım kolay ve düşük bakım için
- Düzenlenecek veya korunacak iç kısım yok
- Metal ile metalle temas yok.
- Çubuklar, yastık bloğu rulmanları ve tahrik bileşenleri, uzun süreli mekanik bütünlüğü sağlayan olumsuz koşullar altında uzun ömürlü olarak tasarlanmıştır.
- Güçlü çerçeve bölünmüş yastık blok rulmanlarını destekler
Alternatif mühürleme tasarımları mevcuttur.
Kurulum Masrafları Düşük
- Kompakt yapıyla tasarlanmış
- Küçük gaz sistemi
- Dikey şafta kaldırılması bina boyut gereksinimlerini azaltır
Teknik Avantaj
1) % 95'e ulaşabilen yüksek termal verimlilik
2) Isı aktarım ortamı ürüne dokunmaz.
3) Ürünün taşınması için gaz kullanılmamaktadır.
4) Tam bir sıcaklık kontrolü
5) Ürünün karıştırılması ve hareket ettirilmesi yoluyla ürün kalitesinin eşit olması
6) Tek seferlik olarak sürekli süreç
7) Yüksek ısı transferi alanı işlem hacmi oranı - azaltılmış zemin alanı
8) Çalıştırılması kolaydır, minimum ilgi gerektirir
9) Yanıcı malzemeleri işlerken doğrudan kurutmaktan daha güvenli
10) Kolay ve düşük bakım için basit dayanıklı tasarım
11) Eşsiz karışım diskleri olan çift karşı dönen şaftlar samimi karıştırma, tekdüze ısı transferi, yüksek ısı transferi hızı ve kendi kendini temizleme etkisini sağlar.Büyük bir ısı transferi alanı hacim oranı içi boş diskler ve ceketli bir kabın kullanımı ile elde edilirSonuç, daha az alan gereksinimine ve daha düşük kurulum maliyetine sahip kompakt bir makine.
12) CHPD serisi Paddle Dryer, taşıma özelliklerine bakılmaksızın malzeme taşır. Yapışkan, pastik malzemeler taşınır.Besinleri geri dönüştürülmüş kurutulmuş ürünle karıştırarak ön koşullandırmaBu, daha düşük sermaye, işletme ve bakım maliyetleri ile sonuçlanır.
Ürün Uygulama
Blade kurutma makinesi gıda, kimyasal, petrokimyasal, boya, endüstriyel çamur ve diğer alanlarda başarılı bir şekilde kullanılmıştır.Karıştırma özellikleri aşağıdaki birim işlemlerini tamamlamasını sağlar:: kalsinasyon (düşük sıcaklık), soğutma, kurutma ( çözücü geri kazanımı), ısıtma (erime), tepki ve sterilizasyon.Sıcaklık aktarımının birim alan başına etkin hacmi artıyor, işleme süresini azaltır. Kendi kendine temizleme fonksiyonuna sahip kenar şeklindeki bıçaklarda ısı transferi yüzeyleri. Sıkıştırma - Genişleme karıştırma özellikleri malzemeyi eşit bir şekilde karıştırır.Eksen boyunca bir "plug akışı" hareketine malzeme, eksenel bölgede, malzeme sıcaklığı, nem, çok küçük bir eğim derecesi karıştırmak.
Teknik parametreler
| Model | HPD-3 | HPD-9 | HPD-13 | HPD-18 | HPD-29 | HPD-41 | HPD-52 | HPD-68 | HPD-81 | HPD-95 | HPD-110 | HPD-125 | HPD-140 |
| Sıcaklık aktarım alanı ((m2) | 3 | 9 | 13 | 18 | 29 | 41 | 52 | 68 | 81 | 95 | 110 | 125 | 140 |
| Etkili hacim ((m3) | 0.06 | 0.32 | 0.59 | 1.09 | 1.85 | 2.8 | 3.96 | 5.21 | 6.43 | 8.08 | 9.46 | 10.75 | 12.18 |
| Hız aralığı ((rpm) | 5-20 | 5-20 | 5-20 | 5-20 | 5-20 | 5-10 | 5-10 | 5-10 | 5-10 | 1-8 | 1-8 | 1-8 | 1-8 |
| Transmisyon gücü ((kw) | 2.2 | 4 | 5.5 | 7.5 | 11 | 18.5 | 30 | 37 | 45 | 55 | 75 | 90 | 110 |
| Aygıt genişliği ((m) | 306 | 584 | 762 | 940 | 1118 | 1296 | 1474 | 1655 | 1828 | 2032 | 2210 | 2480 | 2610 |
| Toplam genişlik ((m) | 736 | 841 | 1066 | 1320 | 1474 | 1676 | 1854 | 2134 | 2186 | 2438 | 2668 | 2732 | 2935 |
| Ekipmanın uzunluğu ((m) | 1956 | 2820 | 3048 | 3328 | 4114 | 4724 | 5258 | 5842 | 6020 | 6124 | 6850 | 7500 | 7860 |
| Toplam uzunluk ((m) | 2972 | 4876 | 5486 | 5918 | 6808 | 7570 | 8306 | 9296 | 9678 | 9704 | 10300 | 11800 | 12900 |
| Merkezi yüksekliği ((m) | 380 | 450 | 534 | 610 | 762 | 915 | 1066 | 1220 | 1430 | 1560 | 1650 | 1760 | 1856 |
| Ekipmanın toplam yüksekliği ((m) | 762 | 838 | 1092 | 1270 | 1524 | 1778 | 2032 | 2362 | 2464 | 2566 | 2668 | 2769 | 2838 |
Yapı Çizimi

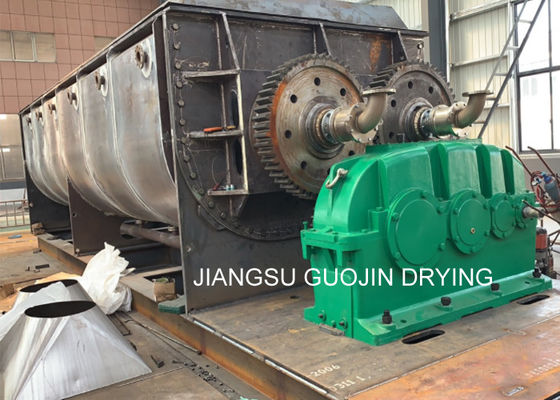

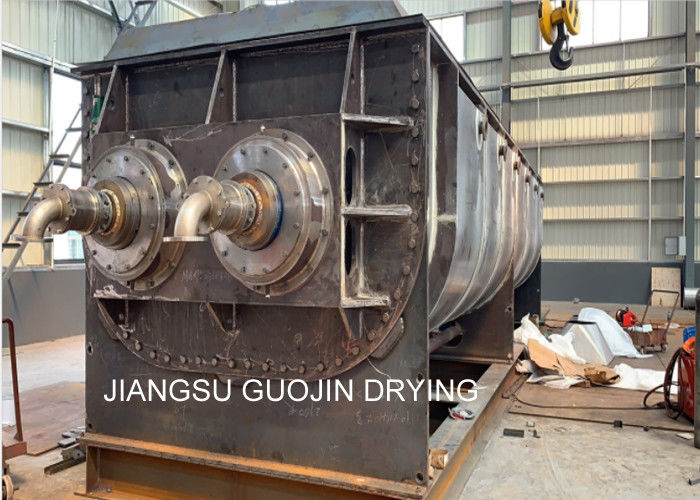

Ürün gösterisi
