Toz Şeker için PLG 304 Paslanmaz Çelik Sürekli Disk Plakalı Kurutucu
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | Guojin |
| Sertifika: | ISO |
| Model numarası: | PLG-2200/20 |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 Takım |
|---|---|
| Fiyat: | pazarlık edilebilir |
| Ambalaj bilgileri: | Standart ihracat Karton |
| Teslim süresi: | 20-30 gün |
| Ödeme koşulları: | L/C, T/T |
| Yetenek temini: | ayda 10 takım |
|
Detay Bilgi |
|||
| Item Name: | PLG 304 Stainless Steel Continuous Disc Plate Dryer For Granulated Sugar | Model Type: | PLG-2200/20 |
|---|---|---|---|
| Layers: | 20 | Application: | Industry processing,pharmaceutical processing |
| Big disc diameter: | 2200mm | Small disc diameter: | 2000mm |
| Dryer diamter: | 2820mm | Height: | 6721mm |
| Drying area: | 61.6M2 | Power: | 7.5 |
| Material: | Stainless Steel 304, SS316, Carbon Steel | Heating source: | Electricity,Steam,Gas or others |
| Vurgulamak: | PLG Sürekli Disk Plaka Kurutucu,Granül Şeker Disk Plaka Kurutucu,SUS304 Sıcak Hava Kurutma Makinesi |
||
Ürün Açıklaması
PLG 304 paslanmaz çelik granüle şeker için sürekli disk plaka kurutma makinesi
Aralıklı karıştırma kurutma makinesi temelinde, bir disk plaka kurutma makinesi, sürekli iyileştirme ile geliştirilen çok katmanlı sabit boş ısıtıcı dairesel taşıyıcı disk türüdür.Sürekli iyileştirme ile geliştirilen. Kurutma işlemi, ısı taşıyıcılarını içi boş disklerin her bir katmanına geçirmektir. Isı iletken, disk yüzeyine yerleştirilen ıslak malzeme dolaylı olarak ısıtılır,ve yuvarlama malzemesinin ıslak kısmı, kazık ve kazık döndürme eylemiyle çalışma sıcaklığında buharlaşır., ve buhar, ekipmanın kuyruğu gazı ile birlikte boşaltılır, böylece kalifiye kuru bitmiş ürünler sürekli olarak ekipmanın altında elde edilir.
PLG sürekli disk plaka kurutma makinesi çalışma prensibi
Islak malzeme, kurutucunun üstündeki ilk kurutma katmanına sürekli olarak beslenir.Kırpma kolu döner ve üstel spiral çizgi boyunca büyük kurutma plakanın dış kenarına düştüğünde o döndürülecek ve rakes tarafından karıştırılacakMalzeme küçük kurutma plağından dış kenarına taşınacak ve altındaki büyük kurutma plağının dış kenarına düşecek.Hem küçük hem de büyük kurutma plakaları, malzemelerin sürekli olarak kurutma aracılığıyla geçebilmesi için alternatif olarak düzenlenirSıcaklık ortamı doymuş buhar, sıcak su veya termal yağ olabilir. Sıcaklık bir ucundan içi boş kurutma plakalarına yönlendirilir ve diğer ucundan çıkar.Kurutulmuş malzemeler kurutma plakanın son katmanından kurutma makinesinin altına düşecek ve daha sonra kazıklarla akıntı çıkışına taşınacak. Malzeme nem, üst kapağındaki egzoz çıkışından çıkarılır. Vakum tipi plaka kurutma makinesi için, nem, üst kapağındaki vakum pompası tarafından emilir.Kurutulmuş malzemeler alt katmandan boşaltılacak.Kurutma kapasitesi, kurutma makinesi, kanatlı ısıtıcı, çözücü alımı için kondansör, torba toz temizleyicisi, geri dönüş ve karıştırma mekanizması, akım fanı gibi ek cihazlarla donatılırsa iyileştirilebilir.ve vb..
PLG sürekli disk plaka kurutma makinesinin teknik parametreleri
1- Kurutma tepsisi.
- Tasarım basıncı: Genellikle 0.4Mpa ve maksimum basınç 1.6MPa'dır.
- Maksimum çalışma basıncı: genellikle ≤0,4Mpa ve maksimum basınç 1,6MPa'dır.
- Isı kaynağı: buhar, sıcak su veya termal yağ: Kurutma plakalarının sıcaklığı 100°C olduğunda sıcak su ısı kaynağı olarak kullanın; doymuş su buharı ≤0 kullanın.Kurutma plakalarının sıcaklığı 100°C~150°C olduğunda 4Mpa veya buhar gazı· Kurutma plakalarının ısı 150°C~320°C olduğunda termal yağ kullanın.
2Malzeme iletim sistemi.
- Ana şaftın dönüşü: 1 ~ 10 rpm, elektromanyetizma veya dönüştürücü zamanlaması.
- Çekirdek kolu: Her katmanda ana şaftta 2 ila 8 çekirdek kolu sabitlenecek.
- Çekme bıçağı: Çekme bıçağı çekme kollarına bağlıdır ve levhanın yüzeyiyle yüzer.
- Roller: Aglomerasyon kolay olan veya öğütülmesi gereken malzemeler için, rulolar ısı aktarımını ve kurutma işlemini güçlendirmek için uygun yere yerleştirilir.
3Üç tür kurutucu gövde: normal basınç, mühürlü ve vakum
- Normal basınç: Kurutucu gövdesinin silindir veya sekizgen şekli vardır ve yapı entegre veya ayrılabilir. Isı kaynağı için kanal sistemi kurutucunun içinde veya dışında yerleştirilebilir.
- Kapalı: Kurutucu gövdesinin silindir şekli vardır ve 5KPa'lık iç basınca dayanabilir.
- Vakum: Kurutma makinesi silindir şeklindedir ve tasarım basıncı 0,1MPa'dır.
4- Hava ısıtıcısı.
Hava ısıtıcısı genellikle kurutma verimliliğini artırmak için daha büyük buharlaşma kapasitesi gereksinimlerini karşılamak için kullanılır.
PLG sürekli disk plaka kurutma makinesinin teknik parametreleri
| Türü | Çapraz ((mm) | Yükseklik ((mm) | Kuru alanı ((m2) | Güç ((kw) |
| 1200/4 | 1865 | 2877 | 3.3 | 1.1 |
| 1200/6 | 3297 | 4.9 | ||
| 1200/8 | 3717 | 6.6 | 1.5 | |
| 1200/10 | 4137 | 8.2 | ||
| 1200/12 | 4557 | 9.9 | 2.2 | |
| 1500/6 | 2166 | 3327 | 8.0 | |
| 1500/8 | 3747 | 10.7 | ||
| 1500/10 | 4167 | 13.4 | ||
| 1500/12 | 4587 | 16.1 | 3.0 | |
| 1500/14 | 5007 | 18.8 | ||
| 1500/16 | 5427 | 21.5 | ||
| 2200/6 | 2820 | 3781 | 18.5 | |
| 2200/8 | 4201 | 24.6 | ||
| 2200/10 | 4621 | 30.8 | 4.0 | |
| 2200/12 | 5041 | 36.9 | ||
| 2200/14 | 5461 | 43.1 | 5.5 | |
| 2200/16 | 5881 | 49.3 | ||
| 2200/18 | 6301 | 55.4 | 7.5 | |
| 2200/20 | 6721 | 61.6 | ||
| 2200/22 | 7141 | 67.7 | 11 | |
| 2200/24 | 7561 | 73.9 | ||
| 2200/26 | 7981 | 80.0 | ||
| 2500/6 | 3115 | 3981 | 26.3 | 4 |
| 2500/8 | 4401 | 35 | ||
| 2500/10 | 4821 | 43.8 | 5.5 | |
| 2500/12 | 5241 | 52.5 | ||
| 2500/14 | 5661 | 61.3 | 7.5 | |
| 2500/16 | 6081 | 70.0 | ||
| 2500/18 | 6501 | 78.8 | 11 | |
| 2500/20 | 6921 | 87.5 | ||
| 2500/22 | 7341 | 96.3 | ||
| 2500/24 | 7761 | 105 | 15 | |
| 2500/26 | 8181 | 113.8 | ||
| 3000/8 | 3768 | 5143 | 48 | 11 |
| 3000/10 | 5643 | 60 | ||
| 3000/12 | 6143 | 72 | ||
| 3000/14 | 6643 | 84 | ||
| 3000/16 | 7143 | 96 | ||
| 3000/18 | 7643 | 108 | 15 | |
| 3000/20 | 8293 | 120 | ||
| 3000/22 | 8793 | 132 | 18.5 | |
| 3000/24 | 9293 | 144 | ||
| 3000/26 | 9793 | 156 | ||
| 3000/28 | 10293 | 158 |

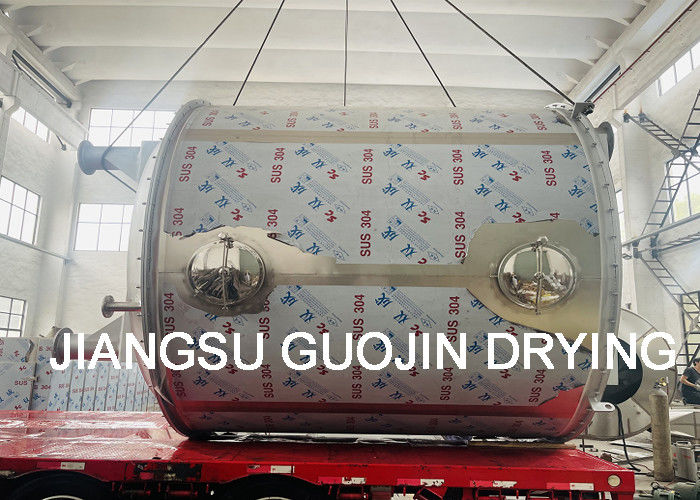

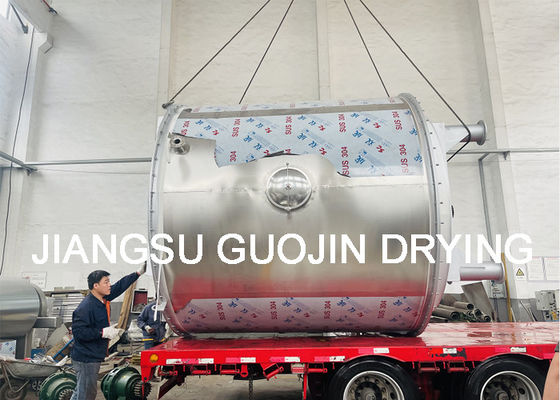

PLG Sürekli Disk Plaka Kurutucu Göster
