Yatay 5-20rpm Döner Hızlı Bıçak Kürek Vakumlu Kurutma Makinesi
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | Guojin |
| Sertifika: | ISO |
| Model numarası: | KJG-5 |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 takım |
|---|---|
| Fiyat: | pazarlık edilebilir |
| Ambalaj bilgileri: | Standart ihracat kartonu |
| Teslim süresi: | 20-30 gün |
| Ödeme koşulları: | L/C, T/T |
| Yetenek temini: | ayda 10 takım |
|
Detay Bilgi |
|||
| Item Name: | 5-20rpm Rotating Speed KJG-5 Blade Paddle Vacuum Drying Machine | Application: | Chemical Processing, Industry Processing |
|---|---|---|---|
| Paddle heat transfer area(M2): | 3.5 | Jacket heat transfer area(M2): | 1.5 |
| Total heat transfer area(M2): | 5 | Heating source: | Steam or thermal oil |
| Rotating speed(rpm): | 5-20 | Water evaporation: | 50KG/H |
| Power(KW): | 3 | Weight(Kg): | 1500 |
| Size(MM): | 2816X760X1370 | ||
| Vurgulamak: | 5 rpm Kürek Vakum Kurutma Makinesi,ISO Belgeli Döner Vakum Kürek Kurutma Makinesi |
||
Ürün Açıklaması
5-20rpm dönme hızı KJG-5 Blade Paddle Vakum Kurutma Makinesi
Sürekli yatay kürek kurutma makinesi, kabuklu bir çukurdan ve içi boş küreklerle iki boş çukurdan oluşur.Malzeme buhar gibi ısıtma ortamıyla ısı aktarımı ile kurutulur., termal yağ veya içi boş akıntılardan akan sıcak su, içi boş kürekler ve göbekli ceket veya yarı boru ceket.Kurutulmuş ürün, oksuz bir vida taşıyıcı aracılığıyla boşaltma şeritinden çıkarılır.. Egzoz buharları, kurutucuyu kapağın üzerindeki egzoz çıkışından çıkarır. Kurutma sürecinde hava yokluğu, düşük oksijen içeriği nedeniyle çok güvenli bir işletim sağlar.küçük ve kompakt bir koku arıtma ve buhar yoğunlaştırma ünitesinde yüksek çiğ noktası nedeniyle bir ısı geri kazanma sistemi imkanı sunar..
Çukur omega şeklindedir ve bir ceket vardır. Malzeme makinenin bir ucunda beslenir ve yerçekimi ile, çukurun hafif bir açısı altında veya asimetrik küreklerle taşınır.makinenin diğer ucundaki çıkışınaMalzemenin makineye yerleşme süresi boyunca, mükemmel bir fiş akışı sürdürülür ve mükemmel tekdüze ürün kalitesi garanti edilir.Makine içindeki ürün seviyesi ayarlanabilir bir aşınma çukuru tarafından güvence altına alınırÜrünün çıkış tarafındaki taşınma barajı, üretim durdurulmadan önce ürünün çıkarılmasının altındaki manuel olarak çalıştırılan boşaltma vantileri vardır.Ürün çıkış çukurunun alt kısmında aşağıda bulunan ekipmana bağlanmak için dikdörtgen bir flens vardır..
Ürününü gölden çıkarmak için, boşaltma salonunun dikdörtgen çıkış flensinin altına yatay bir sarmal vida taşıyıcı yerleştirilmiştir.Bir tane konveyörün her ucunda.- Makineli konveyörün iki yönlü dönüşü ile birlikte, ürün bu ürün çıkışlarından birine taşınır.
Kurutma makinesinin iki boş çubuğu vardır ve çukur şeklindeki veya çiviyazısı şeklindeki boş kürekleri aşamalı olarak yerleştirilmiştir.Isıtma ortamı şaftların bir tarafında girilir ve kürekler boyunca paralel akıyorPaddles, ürünle optimal temas ve sonuç olarak ürün tarafında da iyi bir ısı aktarımı için kenar şeklindedir.Isıtma ortamı, girerken aynı tarafta akıntıları bırakır.Sıvışmaya karşı korunmak için, kürekler tungsten karbid aşınmaya dayanıklı kaplama ile kaplanacak.Paddle şaftlarının içi boş tasarımı, tüm iç yüzeyin büyük bir ısı değiştiricisi gibi davrandığı anlamına gelirPaddles ile dönen şaftlar tarafından kontrol edilen karıştırma, optimal ısı transferi hızı için mükemmel ürün-yüzey etkileşimi sağlar.Özellikle de büyük sıcak hava akışlarıyla doğrudan kurutma ile karşılaştırıldığında.. Kürek kurutma makinesinde ısı aktarımı çok yüksektir. Çukurdaki iki döner kürek çubuğu, en iyi ısı aktarımını ve karıştırılmasını sağlar.
Toz geçirmez kapağın üzerinde ürün girişi, buhar çıkışı, iki denetim kapısı ve bir adam deliği bulunur.Kapak, herhangi bir yoğunlaşma riskini önlemek için isteğe bağlı olarak ısı izlenebilir.Sıfırlama gazı ürünün giriş ve çıkış tarafındaki nozellerden girebilir.
Ana asmanın mühürleri dolgu kutuları ile yapılır.Bu sayede şahtların küçük hareketlerini takip edebilir ve hala sıkışıklığını koruyabilirler.. Kuyruklar üzerinde mühürleme alanında kollar giyinmek aşınma ile kuyruk hasarını önler. Doldurma kutuları gaz temizliği için bir fener halka vardır. rulmanları yağ yağlama ile rulo rulmanlarıdır.Sıcaklık aktarım ortamı aynı döner eklemler aracılığıyla bir taraftaki şaftın içine sokulur ve çıkarılır. Çakıl, sert yüzlü vitesli bir motor tarafından çalıştırılır. Çakıllar arasında, aynı dönüş hızını sağlayabilen iki örgü vitesi vardır. Hız sabitdir ve değişim gerektirmez.Dönüm hızı sadece VFD ile düzenlenebilir..
KJG-5 Yatay Çürük Paddle KurutucuAna Özellik
Kelin şeklindeki içi boş bıçaklar içi boş şaftın üzerinde yoğun bir şekilde düzenlenir ve termal ortam, bıçaklardan içi boş şaftın içinden akar..Isı ortamının sıcaklığı -40 ° C'den 320 ° C'ye kadar değişir ve su buharı veya sıvı tipte olabilir: sıcak su, ısı aktarma yağı vb.Doğrudan iletken ısıtma ısı almak için hava taşımıyorSıcaklık, malzemeleri ısıtmak için kullanılır. Sıcaklık kaybı sadece reaktör gövdesinin yalıtım katmanından çevreye ısı dağılımıdır.Kilin şeklindeki bıçağın ısı aktarım yüzeyi kendi kendini temizleme işlevine sahiptirMalzeme parçacıklarının ve kenar şekilli yüzeyin göreceli hareketi, kenar şekilli yüzeydeki bağlı malzemeleri yıkabilir.Böylece temiz ısı aktarım yüzeyi her zaman hareket halinde tutulur.
Çürük şaftın yoğun düzenlenmesi, çivisi şeklindeki çürük bıçakla, çürük şaftın içinden geçen ısı ortamı bıçaktan geçer.Isı ortamı su buharı olabilir.Sıcak su veya ısı ileten yağ da olabilir. Sıcaklık aktarım ortamı kabuk kafesinden ve yuvarlak eklemden içi boş karıştırma şaftından geçer.ve en iyi ısı aktarım etkisini sağlamak için boş karıştırma şaftının ısı ortamının türüne göre farklı bir iç yapısı vardır..
Pulp ve ceket sıcak yağa erişim, aynı zamanda ısıtma, aynı zamanda ısıtılan kuru hava ile boşaltma portu üst kısmı daha fazla kurutma,Böylece cihazın kurutma gücünü büyük ölçüde arttırırKurutucudan at gazından buharlaşan nem, dışarıdaki tahrik fanı tarafından salınan ıslak hava.
KJG-5 Yatay Çürük Paddle Kurutucu Teknik parametreler
| - Hayır, hayır. | Ürün | Parametreler | Not: |
| 1, | Model | KJG-5 | |
| 2, | Paddle ısı transferi alanı [m]2] | 3.5 | Şafta yüzey alanı dahil |
| 3, | Ceket ısı aktarım alanı [m]2] | 1.5 | |
| 4, | Toplam ısı transferi alanı [m]2] | 5 | |
| 5, | Su buharlaşması [kg/saat] | 50 | |
| 6, | Çıkış kapasitesi [kg/saat] | 15-20 | |
| 7, | Kürek çapı [mm] | 260 | |
| 8, | Etkili hacim [m]3] | 1 | |
| 9, | Dönüş hızı [rpm] | 1-15 | |
| 10, | Standart motor numarası [kW] | 3 | |
| 11, | Taşıyıcı gaz akışı [m]3/h] | 300-500 | |
| 12, | Taşıyıcı gaz egzoz fan motorunun değerlendirmesi [kW] | 0.75 | |
| 13, | Makine katı alanı [L×W×H] | 2816X760X1370 | |
| 14, | Standart kaldırma ağırlığı [kg] | 1500 |

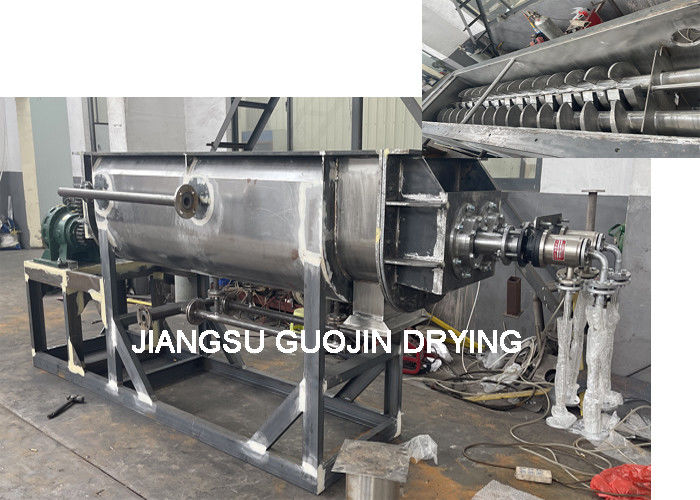

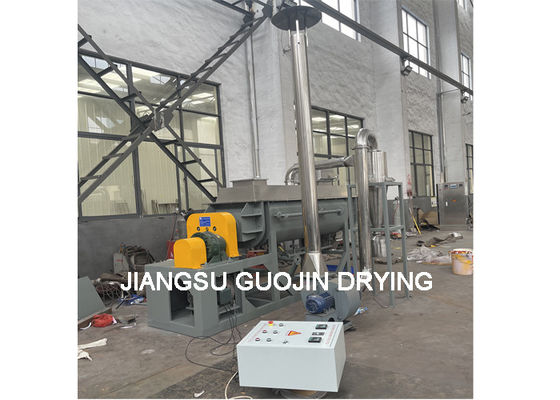

KJG-5 Yatay Çürük Paddle KurutucuGösteri
